鋁合金減速機

發布時間：2016/6/2 15:19:09 來源：海洋傳動

鋁合金微型減速機也稱rv微型減速器，輸入型式分為孔輸入、軸輸入、帶延伸的軸輸入、帶延伸的法蘭輸入四種，輸出形式分為孔輸出、單向軸輸出、雙向軸輸出、法蘭輸出四種。 F…（1—2）帶輸出法蘭。VS配同向輸入軸。AS配單向輸出軸。AB配雙向輸出軸3.減速機單機速比有7.5、10、15、20、25、30、40、50、60、80、100

RV鋁合金微型減速機外殼采用壓鑄鋁合金而成，外觀精致，結構精巧，噪音低目前已廣泛應用于各類行業生產工藝裝備的機械微型減速器裝置，深受用戶的好評、市目前現代工業裝備實現大扭矩、大速比低噪音、高穩定機械減速傳動控制裝置的最佳選擇。

1.型號、中心距

型號	NRV微型減速機帶輸入軸式 NMRV減速機帶輸入法蘭式（配合電機使用）
中心距	25	30	40	50	63	75	90	110	130

2.型式：

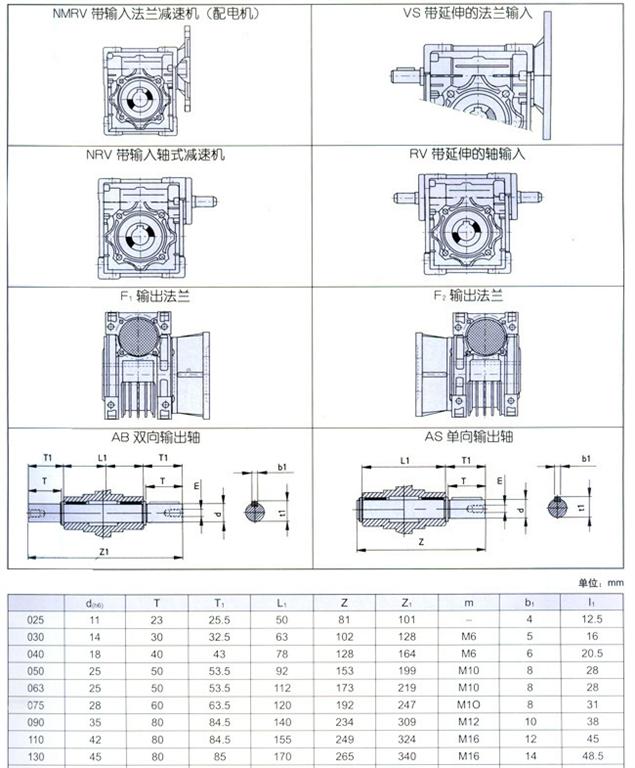

鋁合金微型減速器輸入型式分為孔輸入、軸輸入、帶延伸的軸輸入、帶延伸的法蘭輸入四種，輸出形式分為孔輸出、單向軸輸出、雙向軸輸出、法蘭輸出四種。 F…（1—2）帶輸出法蘭。VS配同向輸入軸。AS配單向輸出軸。AB配雙向輸出軸（見下圖）。
3.減速機單機速比有7.5、10、15、20、25、30、40、50、60、80、100

4.標記示例

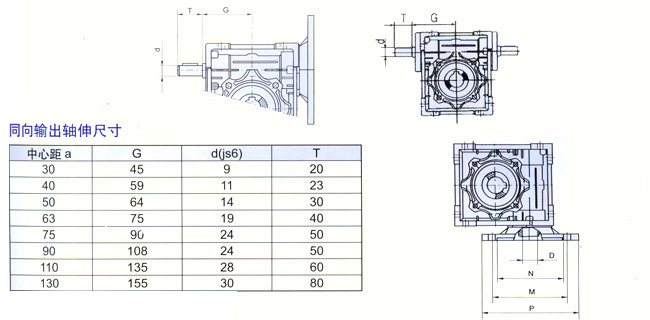

中心距a	減速器的安裝規格				減速比i
	法蘭型號	N M P			7.5	10	15	20	25	30	40	50	60	80	100
	法蘭型號	N M P			軸芯尺寸D
25	56B14	50	65	80	9	9	9	9		9	9	9
30	63B5	95	115	140	11	11	11	11	11	11	11	11
	63B14	60	75	90	11	11	11	11	11	11	11	11
	56B14	50	65	80									9	9
40	74B5	110	130	160	14	14	14	14	14	14	14	14
40	63B5	95	115	140									11	11	11
50	80B5	130	165	200	19	19	19	19	19	19	19
	71B5	110	130	160								14	14	14
	63B5	95	115	140											11
63	90B35	130	165	200	24	24	24	24	24	24	24
	80B5	130	165	200								19	19
	71B5	110	130	160										14	14
75	100/112B35	180	215	250	28	28	28	28		28
	90B35	130	165	200					24		24	24	24
	80B5	130	165	200										19	19
90	100/112B35	180	215	250	28	28	28	28	28	28	28	28
	90B35	130	165	200									24	24
	80B5	130	165	200											19
110	132B35	230	265	300	38	38	38	38	38
	100/112B35	180	215	250						28	28	28	28
	90B35	130	165	200										24	24
130	132B35	230	265	300	38	38	38	38	38	38	38	38
130	100/112B35	180	215	250									28	28	28

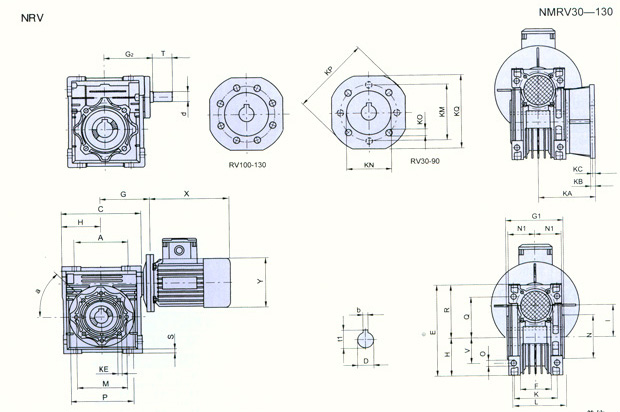

中心距a	鋁合金微型減速機安裝參數表
中心距a	A	C	D	E	F	G	H	I	L	M	N	O	P	Q	R	S	T	V	K
30	54	80	14	97	32	63	40	30	56	65	55	6.5	75	44	57	5.5	20	27	44
40	70	100	18	121	43	70	50	40	71	75	60	7	87	55	71	6.5	23	35	60
50	80	120	25	144	49	80	60	50	85	85	70	8.5	100	64	84	7	30	40	70
63	100	144	25	174	67	95	72	63	103	95	80	8.5	110	80	102	8	40	50	85
75	120	174	28	205	72	112.5	86	75	113	115	95	11	140	93	119	10	50	60	90
90	140	208	35	238	73	130	103	90	130	130	110	13	160	102	135	11	50	70	100
110	170	252.5	42	294		160	127.5	110	142	165	130	14	200	125	167.5	15	60	85	115
130	200	292.5	45	334		180	147.5	130	154	215	180	16	250	140	187.5	15	80	100	120

中心距a	安裝參數表
中心距a	G₁	G₂	N₁	KA	KB	KC	KE	α	KM	KN	KO	KP	KQ	d	b	t₁
30	63	50	29	54.5	6	4	M6×11(n.4)	0°	68	50	6.5(4/90°)	80	70	9	5	16.3
40	78	60	36.5	67	7	4	M6×8(n.4)	45°	87	60	9(4/90°)	110	95	11	6	20.8
50	92	74	43.5	90	9	5	M8×10(n.4)	45°	90	70	11(4/90°)	125	110	14	8	28.3
63	112	90	53	97	10	6	M8×14(n.8)	45°	150	115	11(4/90°)	180	142	19	8	28.3
75	118	105	57	111	13	6	M8×14(n.8)	45°	165	130	14(4/90°)	200	170	24	8	31.3
90	140	125	67	111	13	6	M10×18(n.8)	45°	175	152	14(4/90°)	210	200	24	10	38.3
110	155	142	74	139	15	6	M10×30(n.8)	45°	220	170	14(4/45°)	270	250	28	12	45.3
130	170	162	80.5	151.5	15	6	M12×40(n.8)	45°	255	180	16(4/45°)	320	290	30	14	48.8
