當前位置：首頁>公司產品>絲桿升降機>CS蝸輪絲桿升降機

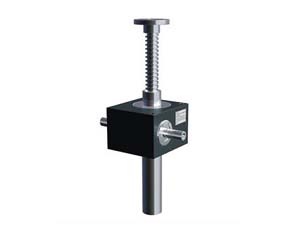

CS蝸輪絲桿升降機

產地：中國>河北>滄州>吳橋縣

供應商：河北海洋傳動機械制造有限公司

技術咨詢熱線：

0317-7233222 7236959　7236222

CS蝸輪絲桿升降機詳細內容介紹information

CS系列蝸輪絲桿升降機（螺旋升降機）表面精密加工的外形結構，六面均可以精確定位，可以根據使用要求，按減速比不同有N型和L型可供選用，隨意拼裝組合，被歐洲人譽為“神奇的積木式魔塊”。低速重載可選用梯形絲杠高速輕載則可以選用滾珠絲杠；可以選用絲杠往復也可以選用螺母往復。
“N型”的升降機輸入軸每轉1圈，提升1㎜；“L型”的升降機輸入軸每轉1圈，提升0.25㎜，換算極其方便。絲桿升降機最大提升速度1.5m／min最高輸入轉速1500r／min，

CS絲桿升降機形式、規格的表示

機體規格

分為：CS2.5～CS500共9種，提升力依次為2.5KN～500KN。

傳動比
N 型——普通速比；

L 型——慢速速比。

CS絲桿升降機結構形式

A 型——絲杠作軸向移動，不旋轉；

B 型——螺母作軸向移動，絲杠作旋轉運動。

絲杠接頭類型

A型結構形式的絲杠頭部分為：1型（圓柱），2型（法蘭），3型（螺紋），4型（扁頭），5型（開口）共五種；

B型結構形式的絲杠頭部分為：1型（圓柱），0型（無接頭）共二種。

附加要求（可選）

A型結構形式的附加要求有：滾珠絲杠型（B）、帶防轉裝置（P）、帶防護罩（S）共三種；

B型結構形式的附加要求有：滾珠絲杠型（B）、帶防護罩（S）共二種

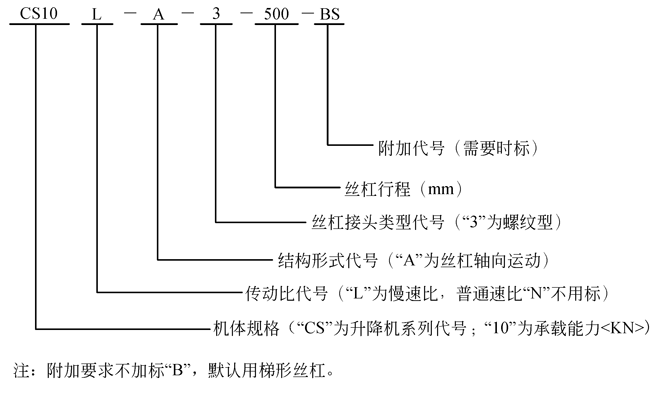

CS系列絲桿升降機型號表示方法：

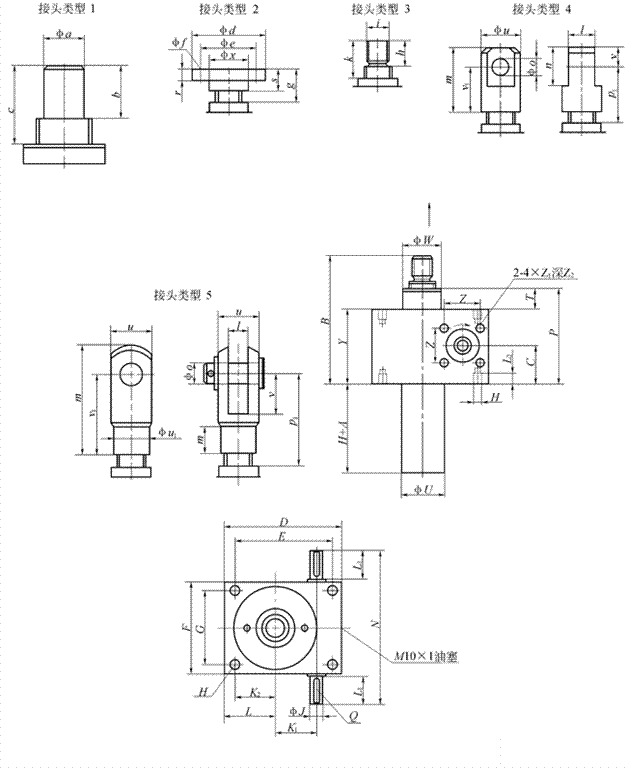

CS蝸輪絲桿升降機A種形式外形安裝尺寸：

型號CS	CS2.5	CS5	CS10	CS25	CS50	CS150	CS250	CS350	CS500
絲杠	Tr14×4	Tr18×4	Tr20×4	Tr30×6	Tr40×7	Tr60×9	Tr80×10	Tr100×10	Tr120×14
A	20	20	30	30	45	55	55	65	90
B	77	97（110）	120（124）	132	182	255	275	360	466
C	25	31	37.5	41	58.5	80	82.5	110	133
D	60	80	100	130	180	200	240	290	360
E	48	60	78	106	150	166	190	230	290
F	50	72	85	105	145	165	220	250	300
G	38	52	63	81	115	131	170	190	230
H	M6	M8	M8	M10	M12	M20	M30	M36	M42
ΦJk6	9	10	14	16	20	25	30	35	48
K1	20	25	32	45	63	71	80	100	135
K2	16	21	29	42	63	66	75	95	115
L	22	31	40	54	78	83	100	125	150
L1	20	22.5	25.5	43	45	65	65	63	97.5
L2	12	13	15	15	16	30	45	54	80
N	92	120	140	195	240	300	355	380	500
P	62	74（87）	93（97）	105	149	200	205	270	326
Q	3×3×14	3×3×18	5×5×20	5×5×36	6×6×36	8×7×56	8×7×56	10×8×56	14×9×90
T	12	12（25）	18（22）	23	32	40	40	50	60
ΦU	28	32	40	50	65	90	125	150	180
ΦW	26	30（48）	40（57）	46	70	85	120	145	170
Y	50	62	75	82	117	160	165	220	266
Z	24	32.5	35	44	55	70	-	-	-
Z1	M6	M8	M8	M8	M10	M10	-	-	-
Z2	6	10	12	12	15	15	-	-	-
絲杠接頭類型1
Φak6	8	12	15	20	25	40	60	80	95
b	12	15	20	25	30	45	75	100	120
c	15	20	25	30	35	55	90	115	140
絲杠接頭類型2
Φd	50	65	80	90	110	150	220	260	310
Φe	40	48	60	67	85	117	170	205	240
Φf	4×Φ7	4×Φ9	4×Φ11	4×Φ11	4×Φ13	4×Φ17	4×Φ25	4×Φ32	4×Φ38
g	19	24	28	28	34	57	72	92	142
s	16	20	21	23	30	50	60	80	120
r	6	7	8	10	15	20	30	40	40
Φx	26	30	40	46	70	85	120	145	170
絲杠接頭類型3
h	12	19	20	22	29	48	58	78	118
i	M8	M12	M14	M20	M30	M36	M64×3	M72×3	M100×3
k	15	23	25	27	35	55	70	90	140
絲杠接頭類型4
l h10	12	15	20	30	35	40	80	110	120
m	40	55	63	78	100	130	155	220	330
n	20	30	36	45	60	66	110	170	230
Φo H8	8	10	12	16	20	22	60	80	90
p1	33	44	52	58	74	104	117	147	222
Φu	25	30	40	45	60	85	120	160	170
v	10	15	18	25	30	33	50	85	130
v1	30	40	45	53	70	97	105	135	200
絲杠接頭類型5
l H10	8	12	14	20	30	36	——	——	——
m	42	61	72	105	160	188	——	——	——
n	26	37	44	65	100	116	——	——	——
Φo H8	8	12	14	20	30	35	——	——	——
p1	35	52	63.5	85	124	151	——	——	——
u	16	24	27	40	60	70	——	——	——
Φu1	14	20	24.5	34	52	60	——	——	——
v	16	24	28	40	60	72	——	——	——
v1	32	48	56	80	120	144	——	——	——

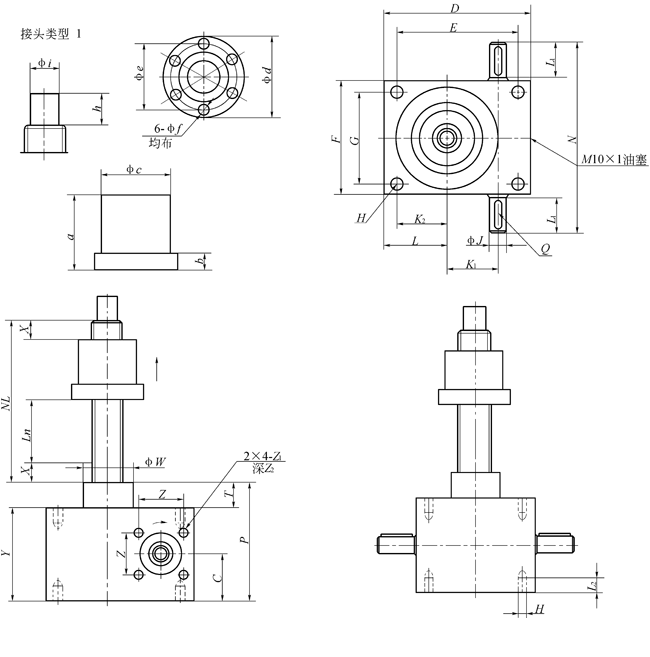

CS絲桿升降機B種結構外形尺寸

型號CS	CS2.5	CS5	CS10	CS25	CS50	CS150	CS250	CS350	CS500
絲杠	Tr14×4	Tr18×4	Tr20×4	Tr30×6	Tr40×7	Tr60×9	Tr80×10	Tr100×10	Tr120×14
C	25	31	37.5	41	58.5	80	82.5	110	133
D	60	80	100	130	180	200	240	290	360
E	48	60	78	106	150	166	190	230	290
F	50	72	85	105	145	165	220	250	300
G	38	52	63	81	115	131	170	190	230
H	M6	M8	M8	M10	M12	M20	M30	M36	M42
ΦJk6	9	10	14	16	20	25	30	35	48
K1	20	25	32	45	63	71	80	100	135
K2	16	21	29	42	63	66	75	95	115
L	22	31	40	54	78	83	100	125	150
L1	20	22.5	22.5	43	45	65	65	63	97.5
L2	12	13	15	15	16	30	45	54	80
N	92	120	140	195	240	300	355	380	500
NL	Lift+60	Lift+68	Lift+74	Lift+86	Lift+123	Lift+149	Lift+160	Lift+180	Lift+220
P	62	74	93	105	149	200	205	270	326
Q	3×3×14	3×3×18	5×5×20	5×5×36	6×6×36	8×7×56	8×7×56	10×8×56	14×9×90
T	12	12	18	23	32	40	40	50	60
ΦW	26	30	40	46	70	85	120	145	170
裕度X	10	12	15	20	25	25	25	25	30
Y	50	62	75	82	117	160	165	220	266
Z	24	32.5	35	44	55	70	-	-	-
Z1	M6	M8	M8	M8	M10	M10	-	-	-
Z2	6	10	12	12	15	15	-	-	-
運動螺母
a	40	44	44	46	73	99	110	130	160
b	10	12	12	14	16	20	30	35	40
Φch9	24	28	32	42	63	85	105	130	160
Φd	44	48	55	66	95	125	190	240	300
Φe	34	38	45	54	78	105	150	185	230
Φf	5	6	7	7	9	11	17	25	28
絲杠接頭類型1
h	12	15	20	25	30	45	75	100	120
Φik6	8	12	15	20	25	40	60	80	95
